（一）主要技术参数：

1  、 内箱尺寸（ mm ）： 2500 * 1500 * 1800 （深 * 宽 * 高）（门：不锈钢方通加钢化玻璃）

外型尺寸（ mm ）：3800 * 1600 * 2700 （深 * 宽 * 高）

（ 机器风道可拆卸，外箱高度为 2350mm ，风道高 650mm  机台含脚轮 16 个，其中脚轮高 15cm ）

2、试验台转速（ rpm ）：1 ~ 3  可调

3、滴水面积（ mm： ）： 800 * 800 mm ，孔距：20 * 20 mm ，孔径：0.6 mm

4 、滴水箱与被测样品的距离： 1000mm

5 、滴水孔直径（ mm ）： φ0.6  （水滴直径  0.5-4.5 mm）

6 、喷水孔径间距（ mm ）：20 mm

7 、试验时间： 1-999,999min （可设定）

8 、风速：18米每秒（水滴吹成  45 ° ）风速不显示

9、 风机规格： 3.5KW ，380V  （变频器调节风速）两台。

10 、样品温度：高于常温水  10 °

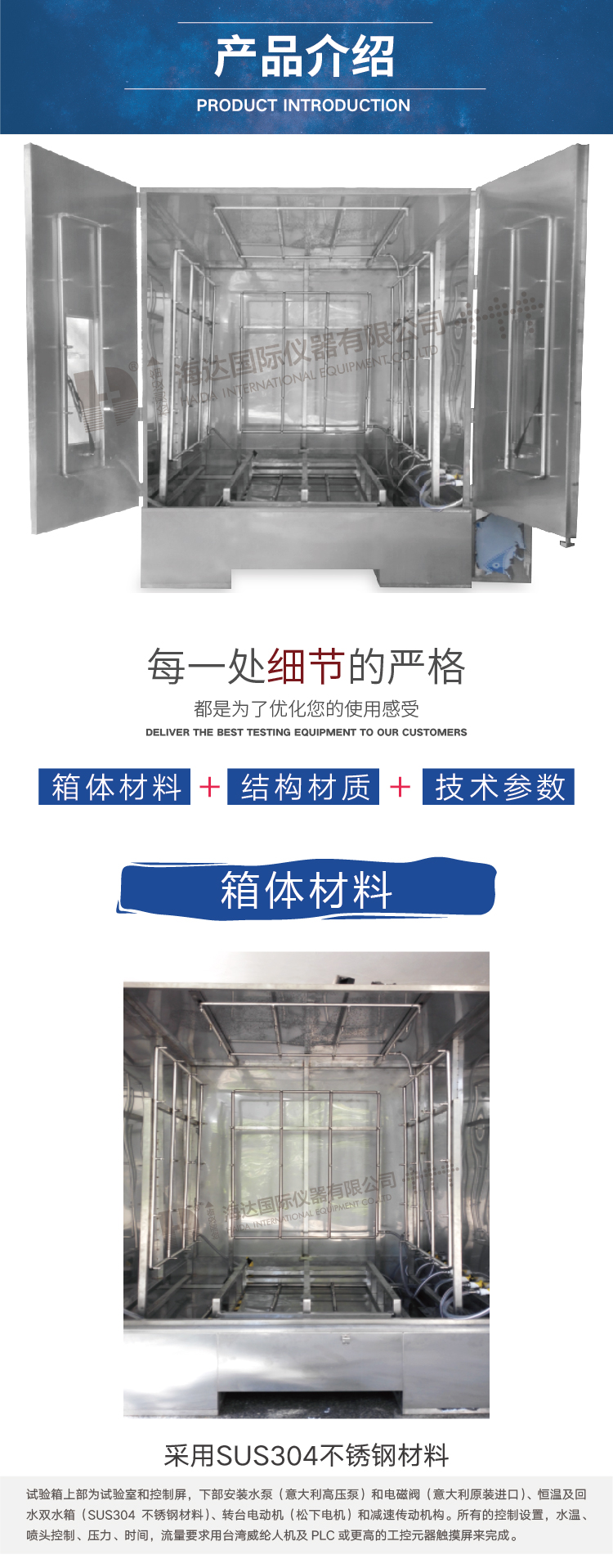

11 、箱体采用方通做骨架，彩钢板作为封板。

12 、样品架：直径  1000 mm

13 、样品架承载重量： 100公斤

14 、滴水试验机降水量： 1.7mm/min

15 、控制系统：公司自主研发的 Teelong  喷淋控制系统。

16 、样品架承重： 100kg

17 、内箱材料：4 #304  不锈钢

18 、外箱材料：4 #304  不锈钢加钢化玻璃

19 、控制器含 RS 232  接口

20 、配  RS 232 转  USB  数据线

21 、控制方式：电脑控制

22 、风速范围： 5 ~ 20 m/s ，可调

23 、滴水盘尺寸：宽 1000 * 深 * 1000高120 mm

24 、滴水面积为  W800 * D800 mm

25 、内部可用尺寸： 1000 * 1000 * 1000 mm

26 、吹风横截面积： 1000 * 1000 mm

27 、雨流量： 102 mm/h

28 、滴水孔直径： 0.33 mm

29 、水滴直径： 0.5 ~ 4.5 mm

30 、试样接线孔直径： 125 mm

31 、测试门尺寸：宽 2000 * 高1000 mm ， 双开

33 、水流量、风速和转盘转速：可测量、可记录和可编程

34 、主要技术参数：符合, MIL-STD-810G ,METHOD  506.5, Procedure I 。

（二）滴水要求 ：

1 、雨滴直径范围：0.5 ～ 4.5 mm ；

2 、雨滴均匀降落，使试验台面上样品所有向上的表面在试验期间能同时经受到雨滴；

3 、具备从高 1m 处匀速降落的雨水且试验持续时间大于 15 min 的试验能力；

4、 喷嘴为方格喷雾点阵或其它交错的点阵；

5 、滴水箱采用真空设计，配以氧化合金铝及高防锈不锈钢材质构造，喷咀接触位不锈钢锥形设计，方便及时安装及更换针咀；

6 、直流电动升降马达驱动，不锈钢丝杆、滑轮导轨辅以锁紧螺母升降装置；

7 、铝合金和不锈钢机身；

8、 水箱边框：工业合金铝（表面氧化）；

9 、水箱板：水箱采用 USU304#不锈

10 、水箱升降导轨：成型导轨、胶质滑轮导轮；

11 、滴水孔径：￠0.6mm 和 0.33mm；

12 、孔 距：20mm；

13 、降雨量：1.7mm/min，用户自设定参数( 误差：+0.2mm/min)；

14 、试验时间：0-999min （可设定及中央控制）。

（三）、控制系统

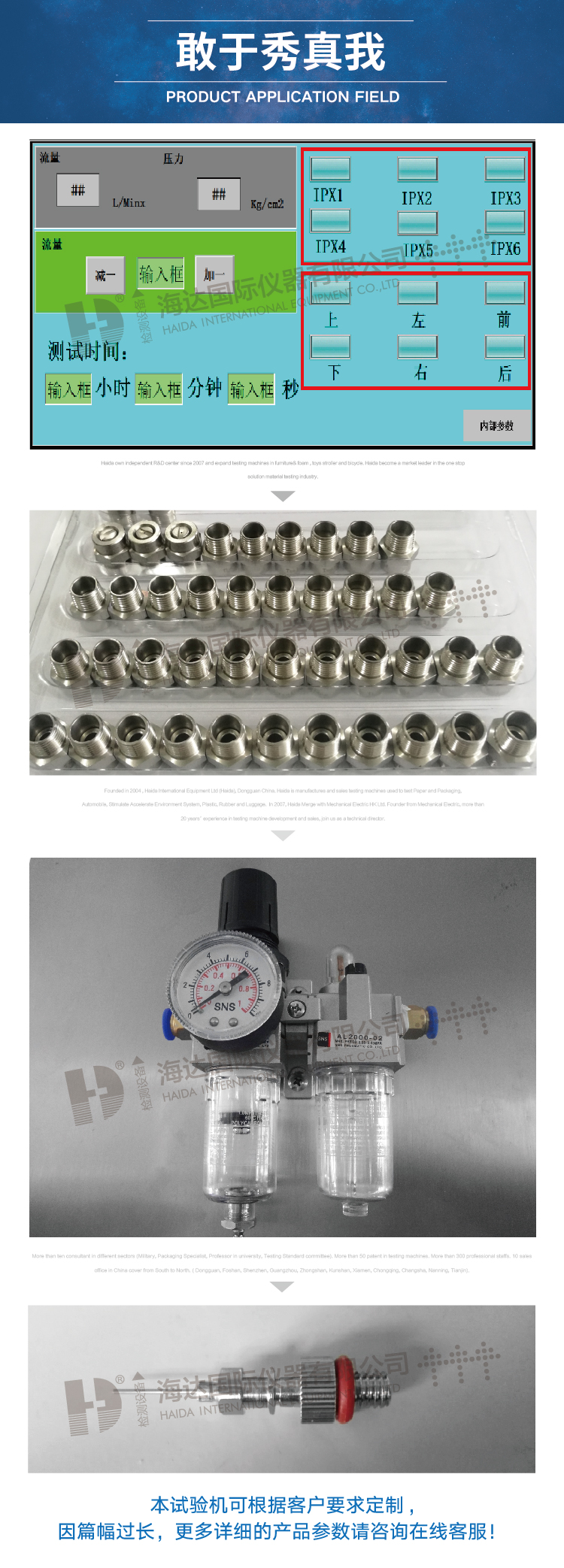

1、 PLC 及触摸屏智能控制系统（Teelong）

2、高精度测试传感器

3、安全保护装置

4、仪表超温保护功能

5、电源缺相保护

6、漏电断路保护器

7、电源：三相 AC380 V，50Hz

8、门：双开门，带钢化玻璃观察窗

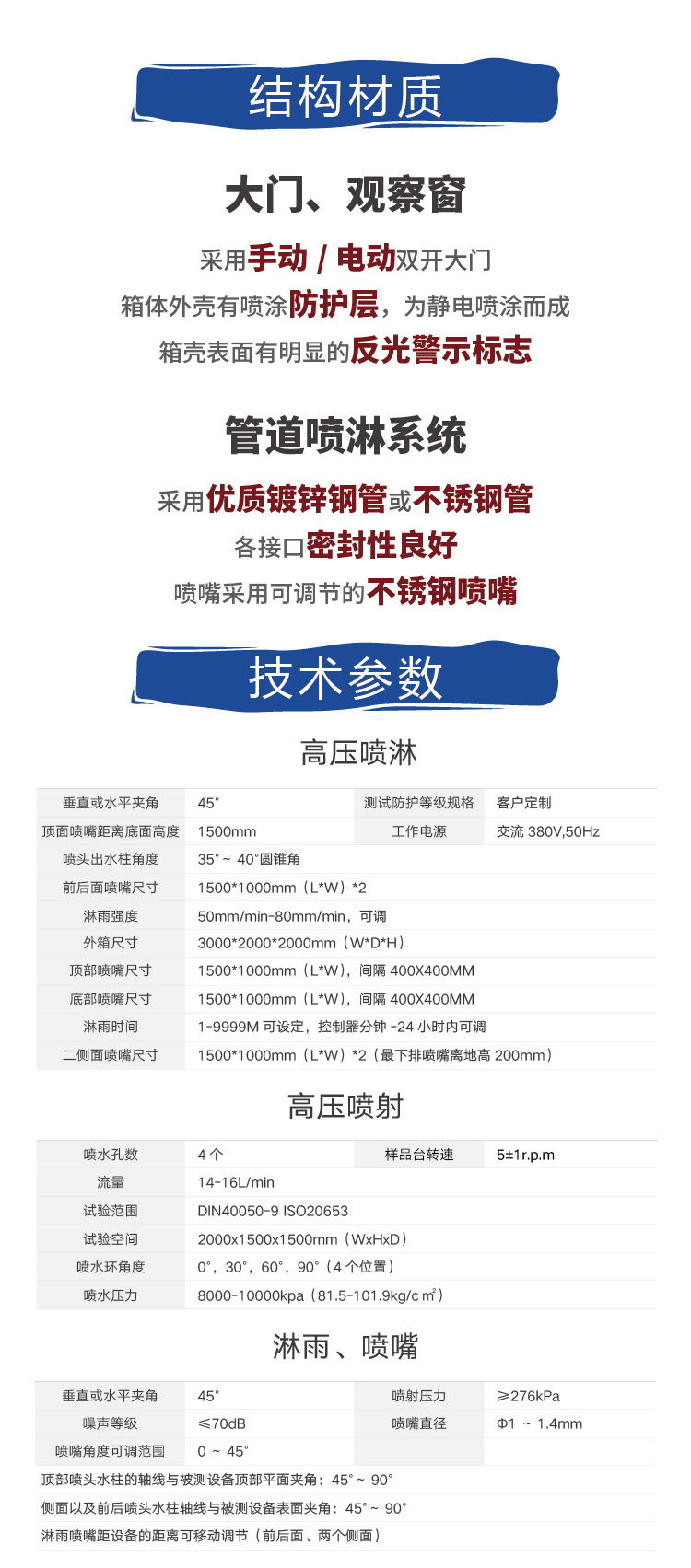

（四）结构与材质：

1、承载≥100Kg、安装样品的面积≥φ1000 ；

4、 转速范围：1～5rpm/min 连续可调，可设定自动工作 ；

3、试件最大尺寸：600mm×600mm×600mm ；

4、淋雨板尺寸：W1000×D1000×H120mm ；

5、滴雨试验室内部尺寸：W2500×D1500×H2000mm ；

6、外部尺寸：W3800×D1600×H2700mm ；

7、材料：304 不锈钢

8、内体：304 不锈钢

9、滴水盘：304#；

10、旋转台面：304# ；

11、支架型材：304# ；

12、工作室门：双开平拉门，带钢化玻璃观察窗 ；

13、风机叶轮：铝合金喷塑材料 ；

14、设定方式：触摸式(压电) ；

15、风速：18 米/秒 ；

16、工作台转速：1-3rpm/min ；

17、输入风速仪、流量计、水压表 ；

18、控制方式：PLC、变频器、步进电机等控制 ；

19、电源：AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 ；

20、电源最大电流(A) 45 、功率(KW) 25 、重量(kg) 1500 ；

21、安全装置：漏电保护器、风机过热、过流保护、缺水保护等 。
